볼트, 너트 기어류, 파이프류, 헬리코일등 나사산을 가지고 있는 제품이라면 반드시 해당제품이

SPEC에 맞게 생산되었는지 검사하는 과정이 필요합니다

이러한 제품의 검사에는 제품의 경도, 조질, 성분등의 재료 물성치에 대한 검사와 형상, 각도등

치수에 관련된 수십가지의 검사방법과 검사설비가 있지만 그 중 가장 기본적인 것은 제품의

나사산에 대한 검사라고 할 수 있습니다

간단히 말해서 규격제품이던 비규격 스페셜 제품이던 아무리 재질이 좋고 외형 및 도금이

깔끔하게 잘 되었다고 하더라도 체결이 되지 않거나 체결이 되었다고 하더라도 소방,

석유화학 배관처럼 본래 목적하는 바와 맞지 않는 다면 그 해당제품은 고철이나 다름이 없다고

할 것입니다

관용테이퍼게이지(PT, NPT), 스플라인 게이지(기어), 세레이션 게이지, API 나사게이지,

다줄 나사게이지등 일반적으로 사용되지 않는 제품은 추후 하나씩 설명해 나가도록 하겠습니다

전문가 입장에서 보았을 대는 아무것도 아니나 처음 개념을 잡아가는 상태에서는 오히려

방해만 될 뿐이라고 판단됩니다

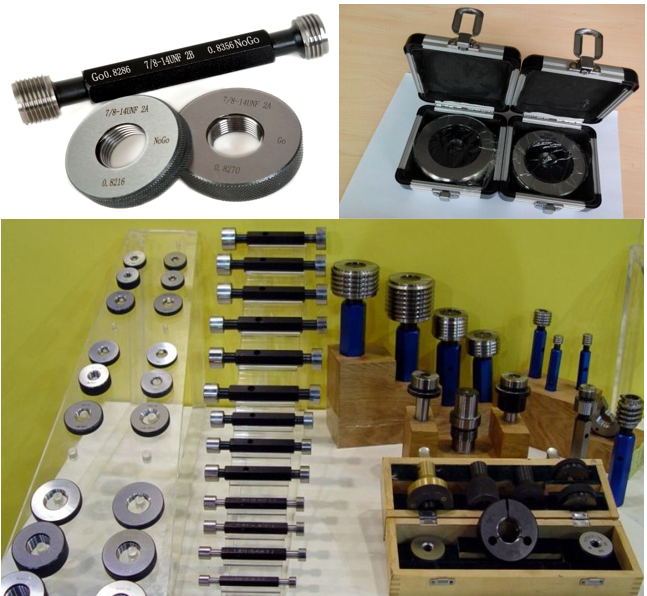

보통 나사게이지는 고(GO)게이지와 노고(NO GO)로 구성되어 있습니다

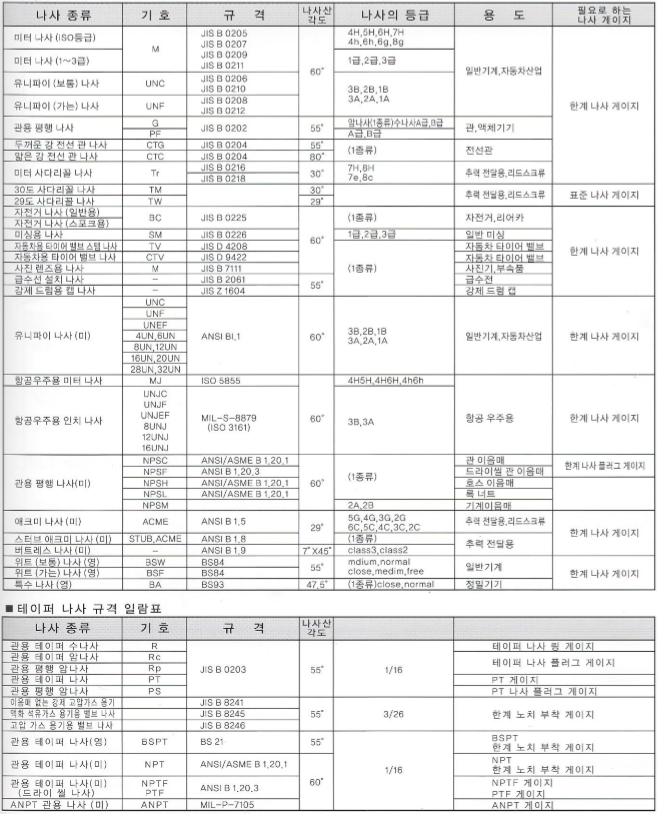

간단히 얘기해서 나사산을 가지고 있는 제품이 규격(JIS, ISO, ANSI, BS, MIL등) 제품이든

비규격(스페셜,도면) 제품이든 나사산부를 고(GO)게이지에 체결하면 통과하여야 하고

노고(NO GO)부분에 체결하면 들어가지 말아야 합니다

제조사 또는 고객의 요구에 따라 고(GO)를 GP로 노고(NO GO)를 NP로 명기하기도 합니다

여기서는 렌치볼트용 6각 구멍게이지의 치수사양에 대해 기술해 보도록 하겠습니다

국내에서는 대부분의 렌치볼트가 12.9(인장강도)등급의 제품이 유통되며 10.9(인장강도)등급은

일본에서 수입해 오는 제품을 제외하고는 거의 유통이 되지 않으므로 12.9등급의 JIS B1176 SPEC을

기준으로 기술하도록 하겠습니다

1.렌치볼트용 6각 구멍용 게이지 치수(강도 구분 12.9)

여기에서 하나 주의해야 할 점은 간혹 상단의 표에 구멍 호칭 치수를 볼트 구격으로 보시는 분들이 계십니다

구멍호칭 치수는 렌치볼트 상단 육각 구멍을 지칭하는 것으로 볼트규격과는 다릅니다

예를들어 M8렌치볼트의 구멍 호칭 치수는 6이고 M10은 8, M12는 10, M16은 14, M20은 17, M30은 22D입니다

​

▶구멍의 호칭치수 S=10, S=14, S=17인 제품으로 등급, 호칭치수, 통과측(GO)과 정지측(NO GO)의 최대값,

   일련번호를 명기 하였습니다.(에스엠중신 OEM제품)

​

"나사게이지는 소모품입니다"

​

"핵심은 SPEC 또는 도면 공차내에 내구성 있게 만드는 것입니다"

​

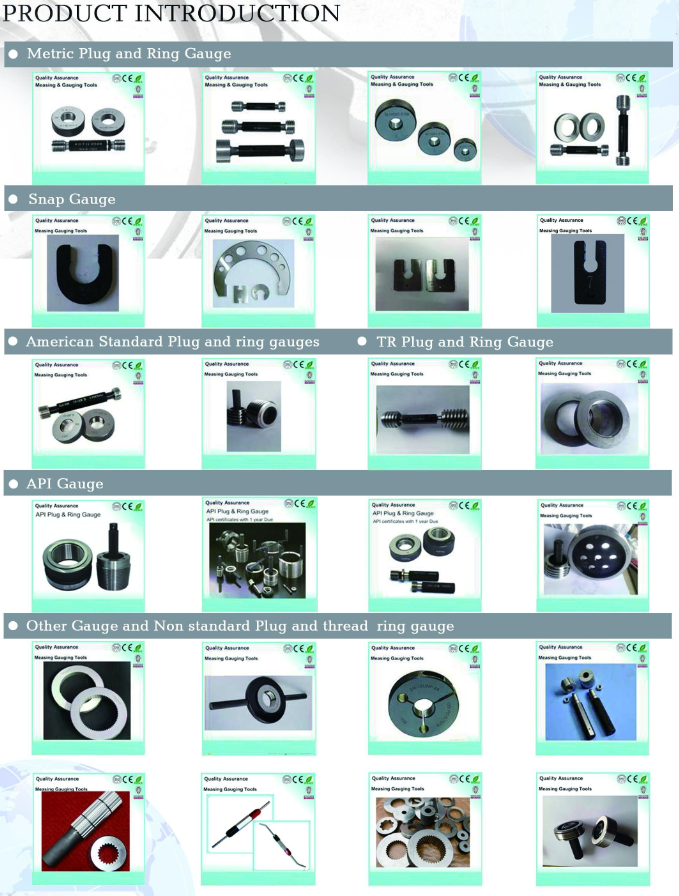

국내에서는 렌치볼트용 6각구멍 나사게이지, 관용 평행 나사게이지, 관용 테이퍼 나사게이지,

API 나사게이지, 스플라인 기어게이지,TR 나사게이지, 특수 나사게이지(다줄나사, PRE-PLAGE),

스페셜 나사게이지등의 제품을 견적의뢰하면 아시는 분은 아시겠지만

"첫번째는 납기가 너무 터무니 없이 길고 두번째는 가격이 너무 비사다고 할 수 있습니다"
