【대만 신선기(WIRE ELONGATING ACHINE)의 특징 및 사양】
한중FTA가 체결되면서 중국에 대한 관심이 더욱 높아지고 있습니다
중국과 인연을 맺은지도 어언 20년이 되다보니 주변 지인들이 제 분야가 아님에도
이것저것 문의가 많아졌습니다
"중국에서 인테리어 사업을 하고 싶은데 하향세가 아닌가?"
"중국에서 특이하고 갚싼 생활용품을 알아볼 수 있는가?"
"아들을 중국유학을 보내려는데 어디로 보내면 좋은가?"
"골프장은 어디가 좋은가?"
등등 지인들의 문의라 아무리 바빠도 성의있게 상담해 드리고 최대한 알아봐 드릴 수 밖에 없습니다.
하지만 이것 하나만은 반드시 아시고 중국과의 사업을 시작하여야 합니다
"당신이 힘들게 번 돈으로 승부하려고 하지 마시고 일단 당신이 하고자 하는 제품이
중국말로 무엇인지 알고자하는 자세부터 시작하십시요
혹시 당신이 그 제품의 전문가라고 하더라도 중국과의 사업을 시작하려는 시점에서
당신이 필요한것은 제품의 전문가보다 중국협상전문가가 되는것이 더욱 필요합니다"
여기서는 이전에 진행했던 설비사양을 기준으로 기술하므로 다른사양도 고객요청에
맞게 제작가능함을 말씀드립니다.

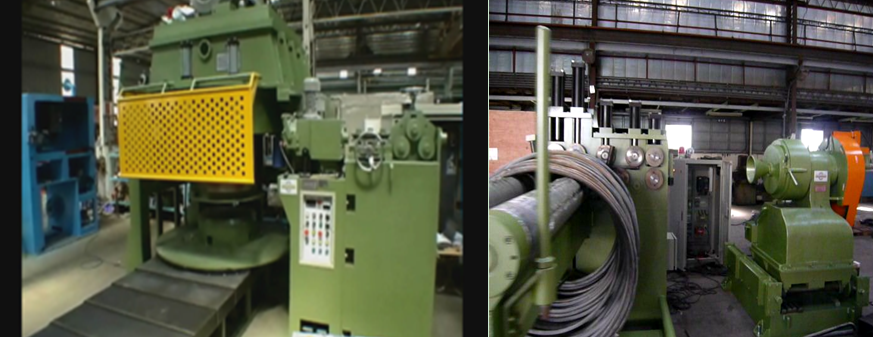

1.대만 DSMM-II 신선기(WIRE ELONGATING ACHINE)의 구성
1)신선기 본체
2)코일피더(COIL FEEDER)
3)끝가공기
2.선재의 종류 및 가공기준
|
가공선재 |
공급 선재경 |
완성품 선재경 |
|
51B20 |
Ф21 |
Ф19.65 |
|
Ф23 |
Ф21.65 |
|
Ф25 |
Ф23.65 |
|
Ф30 |
Ф29.6 |
|
Ф34 |
Ф33.6 |
|
Ф36 |
Ф35.6 |
3.WIRE ELONGATING M/C BASIC PARAMETERS
|
Basic Parameters |
Unit |
DSMM-II |
|
기본마력 |
HP |
215 ~ 250 |
|
생산속도 |
M/MIN |
70 ~ 80 |
|
제어시스템 |
|
PLC |
|
최대 적재량 |
KG |
2500 |
|
윤전롤 직경 |
mm |
1300 |
|
신선 다이수 |
EA |
1 |
|
선재 강도 |
N/mm |
≤750 |
|
압축률 |
|
～20% |
|
본체규격 |
|
3300×2600×3600 |
|
코일피더 규격 |
|
2000×2900×2550 |
|
끝가공기 규격 |
|
1500×1000×2200 |
|
총중량 |
|
20TON |
|
전원 |
|
AC(3상) 380V±10%/60Hz±1Hz |

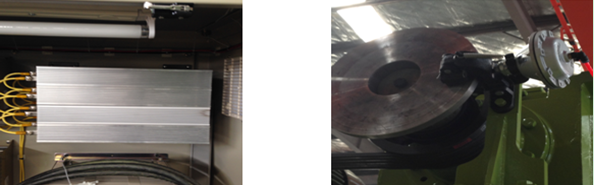

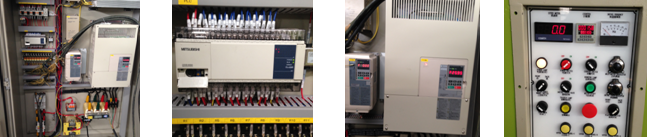

4.전기 컨버터(CONVERTER)
1)전반적인 속도조정, 선재회수 윤전롤 속도조정, 전반적인 속도와 선재회수 윤전롤 속도 비례연동,
컨버터 이상 발생시 본체 상.하단부 동시 멈춤제어, 고정롤러(CLAMPING ROLLER) 단독제어, 계수기

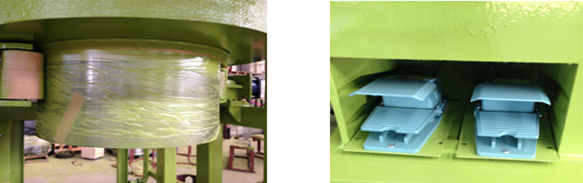

5.선재회수 윤전롤
1)텅스텐강 사출용접, 경도표면처리
2)부가페달 정반방향 세부조정가능
3)윤전롤재질 : 연성주철 FCD450
4)텅스텐강 사출용접 : 두께 0.3mm이상, 텅스텐강 길이 210mm

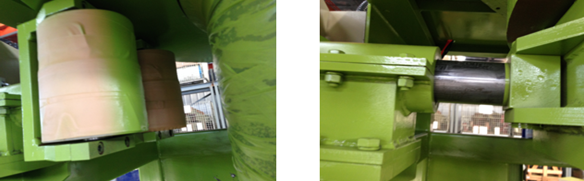

6.고정롤러(Clamping Roller)
1)고정롤러방식 채택(1조:2롤, 3조 고정롤러), 유입방식 선택가능.
2)고정롤러 재질 : 우라늄함유 나이론
3)고정롤러 나이론 길이 : 420mm
4)실린더 직경 : 250mm

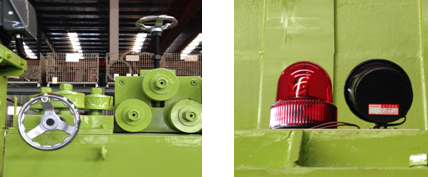

7.평면 유입롤 및 세로 유입롤
1)세로 유입롤 상하좌우 조정가능
2)선재 유입말미에 다다르면 멈춤유도기능 및 경보발생 알림기능
3)신선방향 : 시계반대방향
8.멈춤 제어기능
1)부분별 전기제어 멈춤기능

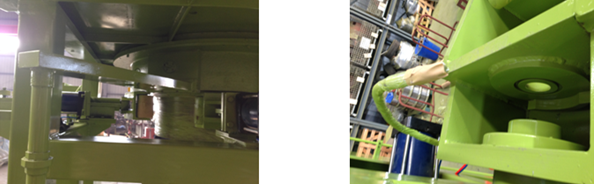

9.냉각방식
1)선재회수 윤전롤, 세로유입롤 냉각장치 장착.
선재회수 윤전롤 : 수위조정 OVER FLOW 냉각방식
세로유입롤 : 직접냉각방식
10.선재회수 윤전롤
1)모터식 자동이동방식
2)본체와 비례연동(단독조정이 불필요)
3)세부이동조정시 정방향, 반방향 모두 운용가능
4)최대적재중량 : 2.5TON

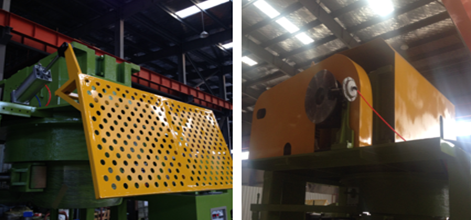

11.안전보호장치
1)선재유입 윤전롤 안전보호망 및 모터보호망
2)안전보호망 미사용시 설비 작동불가.
