여기서는 최근 납품된 1구 폴리싱기(POLISING MACHINE) 및 세미오토헤드에 대해 간단한 이미지를 올려보도록
하겠습니다
1.시편전처리 과정 요약
1)절단(CUTTING)
시료를 적절한 크기와 형태로 컷팅하여 이후 마운팅과 연마가 가능하도록 준비합니다
시편의 특징에 따라 열에 취약한 작은 시편의 경우 저속 정밀 절단기를 사용하거나 초정밀 절단이 필요한
경우도 있습니다
2)마운팅(MOUNTING)
시편 절단 후 마운팅 프레스를 통해 플라스틱 수지 등에 시료를 고정(임베딩)하여 후속 가공을 용이하게 합니다
핫 마운팅은 열과 압력을 이용해 견고한 마운팅이 가능하며 엣지 보전(Edge Retention)에 유리하며
콜드 마운팅은 열에 민감한 시료에 적합하고, 진공 탈기등 다양한 장치와 함께 사용됩니다
3)연마 및 폴리싱(GRINDING & POLISING)
연마로 전처리된 시료의 표면을 매끄럽게 다듬어 미세구조 분석이 가능하도록 합니다

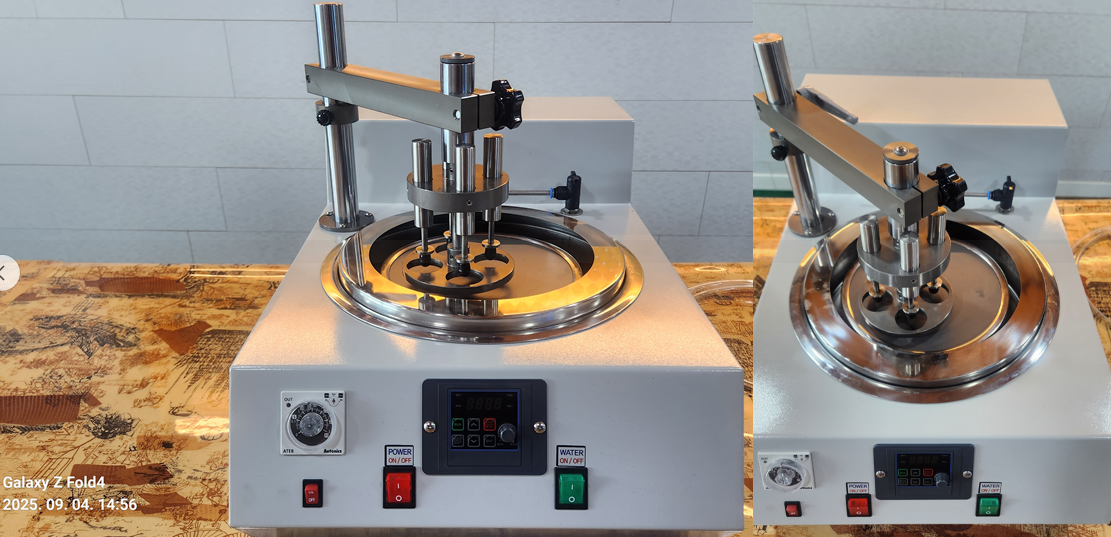

2.폴리싱기(POLISHING MACHING)의 기본사양
1)모델명 : SM-SKP-1A
2)설비의 특징
- 협소한 공간 설치에 용이,컴팩트 사이즈,연마지 교환용이(사이드 고정링 체결식),보울내 Water Spray에
의한 청소방식,소음,진동 최소화를 위한 모터시스템,냉각수 공급 및 차단용 SOL장착
3)설비의 사양
- 방식 : 1연식
- 전원 : AC220V,60Hz 1Phase
- 회전수 : Max 900rpm(조절 가변식)
- 원판크기 : AL 203mm,테이퍼방식
- 냉각수 : 자유형 밸브장착
- 사포 고정링 : 3점식 포인트 스테인레스 링
- 설비크기 : 480mm x 640mm x 330mm

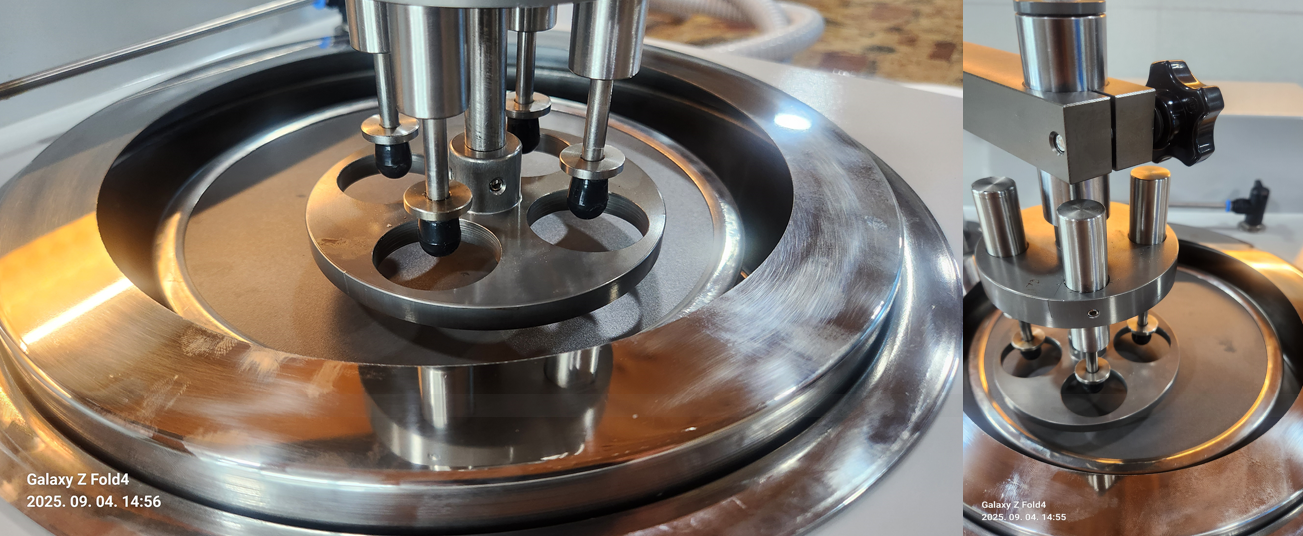

4)폴리싱기에 세미오토헤드를 장착하여 마운팅 몰드만 디스크에 장입하면 자동으로 시편이 연마됩니다
5)세미오토헤드는 마운팅 몰딩작업후 폴리싱에서 연마시 작업이 용이하게 하기 위해 장착하는 제품으로
일반적으로 연마전 마운팅 몰딩 규격이 32mm,35mm가 있습니다
6)3분 타이머기능 장착으로 작업시간 계산 및 타작업 병행을 체계적으로 진행할 수 있습니다

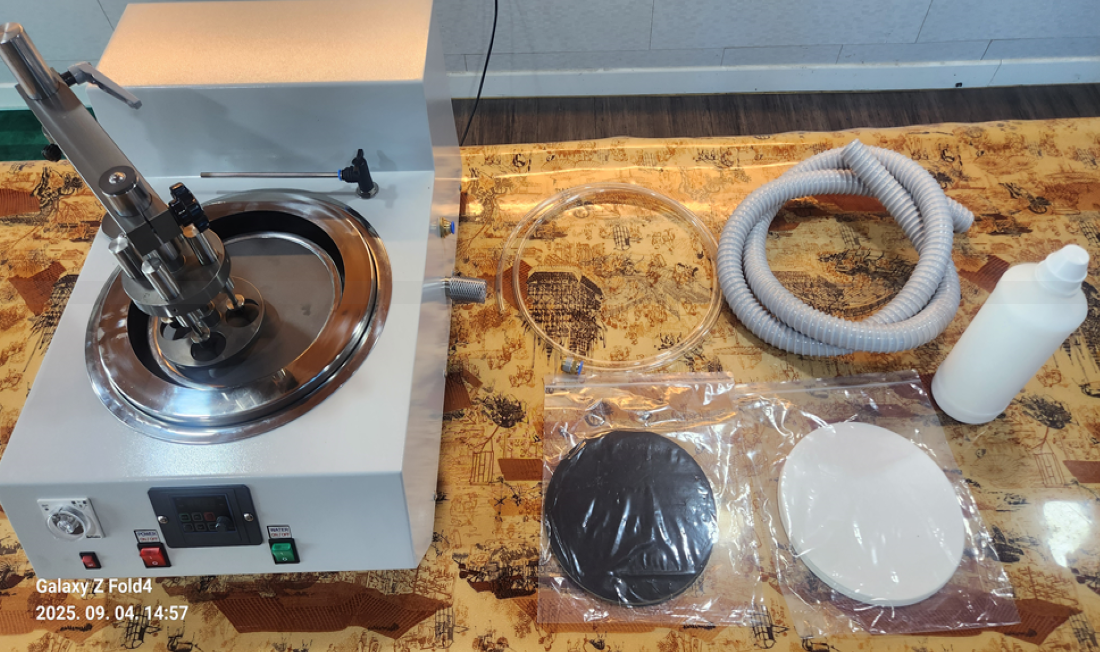

1)소모품으로는 연마천과 사포,연마액이 있으며 납품시 샘플로 제공됩니다
2)인아웃 호스는 간단히 연결하여 사용할 수 있도록 구성하였습니다
