무선 디지털 이동식축력계 SM-KY500은 건설용 육각 하이텐션 볼트(H/T BOLT) 또는 둥근머리 고장력볼트
(T/S BOLT)의 체결 축력을 시험하는 설비로 시험기관 및 현장에서 사용하기에 이동이 간편하고
디지털 표시방식으로, 정확도의 신뢰가 떨어지는 아날로그 방식의 단점을 보완한 제품입니다
안전불감증이 부각되고 있는 요즘 그동안 준공기한의 압박으로 인해 좌시했던 "현장마다 이동식 축력계를
구비하고 안전을 위해 매일 공사시작전 볼트축력값의 변화를 체크하고 이에 맞추어 시공을 진행하여야 한다"
라는 국토교통부와 도로교통시방서의 안전취지에 맞추어 나가야 한다고 생각합니다
1.무선디지털 이동식축력계 SM-KY500의 특징
1)디지털 표시방식으로 보다 정확한 측정이 가능
(아날로그에 비해 정확한 데이터가 가능하므로 국내 다수의 시험기관 및 볼트제조사 구매)
2)kN,TONf,kips(kilo pounds,인치 4.449kN),버튼식 단위변환방식
3)H/T BOLT(육각머리 고장력볼트,KS B1010),T/S BOLT(둥근머리 고장력볼트,KS B2819)
규격별 SHORT LENGTH BOLT,LONG LENGTH BOLT의 시험이 가능(기존에는 규격별 정해진 길이만 가능)
- M16 X 45L ~ M16 X 105L
- M20 X 55L ~ M20 X 115L
- M22 X 65L ~ M22 X 125L
- M24 X 70L ~ M24 X 130L
4)무선형 건전지 장입타입으로 이동이 간편하며 현장에서 전기 콘센트 연결의 번거로움이 없습니다
5)소형이며 무게가 가벼워 이동이 용이하고 현장시험 및 시험실 시험에 매우 적합합니다
6)정밀도가 높고 공인기관 검교정 진행후 납품이 되므로 신뢰성이 매우 높습니다

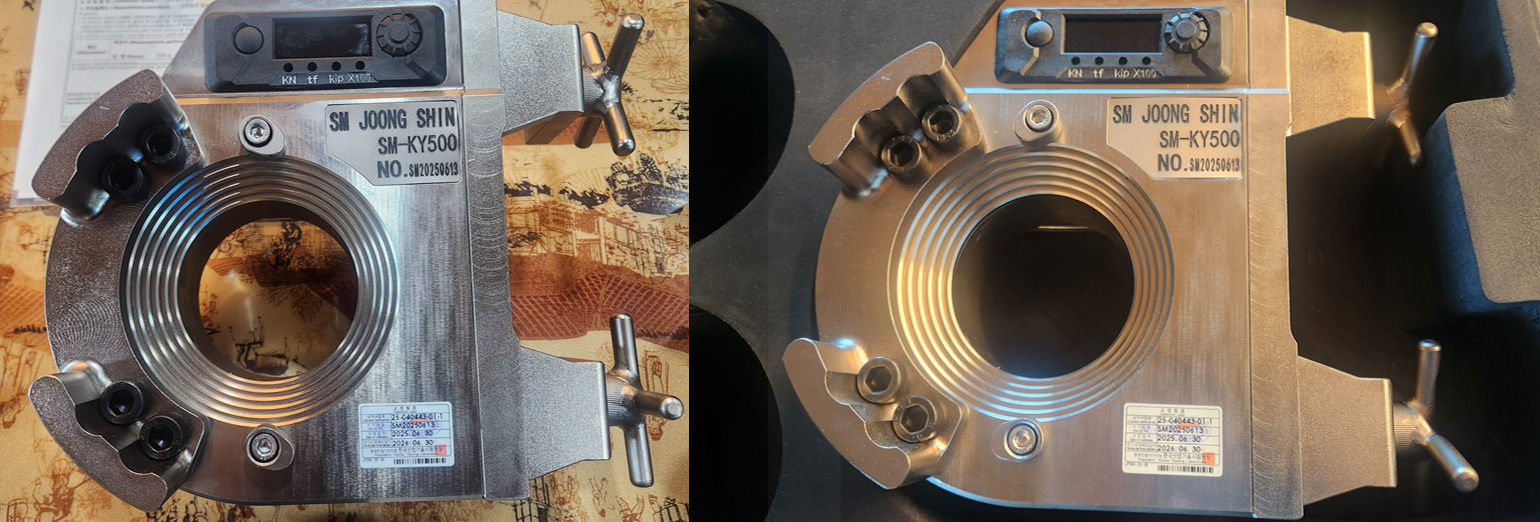

2.고장력볼트용 무선 디지털 이동식축력계 SM-KY500
1)이동식축력계는 외부표면 니켈도금을 진행하여 스크레치등 내구성과 외관성을 향상시켰습니다
2)SM-KY500은 TENSION RANGE가 0~500kN으로 M16(5/8"),M20(3/4"),M22(7/8"),M24(1"),M27(1 1/8"),
M30(1 1/4")의 볼트축력시험이 가능합니다
3)SM-KY800은 TENSION RANGE가 0~800kN으로 M16(5/8"),M20(3/4"),M22(7/8"),M24(1"),M27(1 1/8"),
M30(1 1/4"),M33(1 3/8"),M36(1 1/2")의 볼트축력시험이 가능합니다
4)H/T BOLT(육각머리 고장력볼트,KS B1010)와 T/S BOLT(둥근머리 고장력볼트,KS B2819)의 시험이 PLATE와
BUSING만 교체하면 규격별 시험이 가능합니다
5)SPACER KIT를 장착하여 SHORT LENGTH BOLT와 LONG LENGTH BOLT의 시험이 가능합니다
6)디지털 시험값 표시방식으로 시험시 실시간 토오크값의 증감확인이 가능하며 아날로그 방식에 비해 더욱 정확한
측정값을 얻을 수 있으므로 볼트 시험의 정확도와 신뢰성을 더욱 향상 하였습니다 실제로 국내외 다수의 볼트시험기관
및 볼트제조사에 교정납품이 완료되었습니다

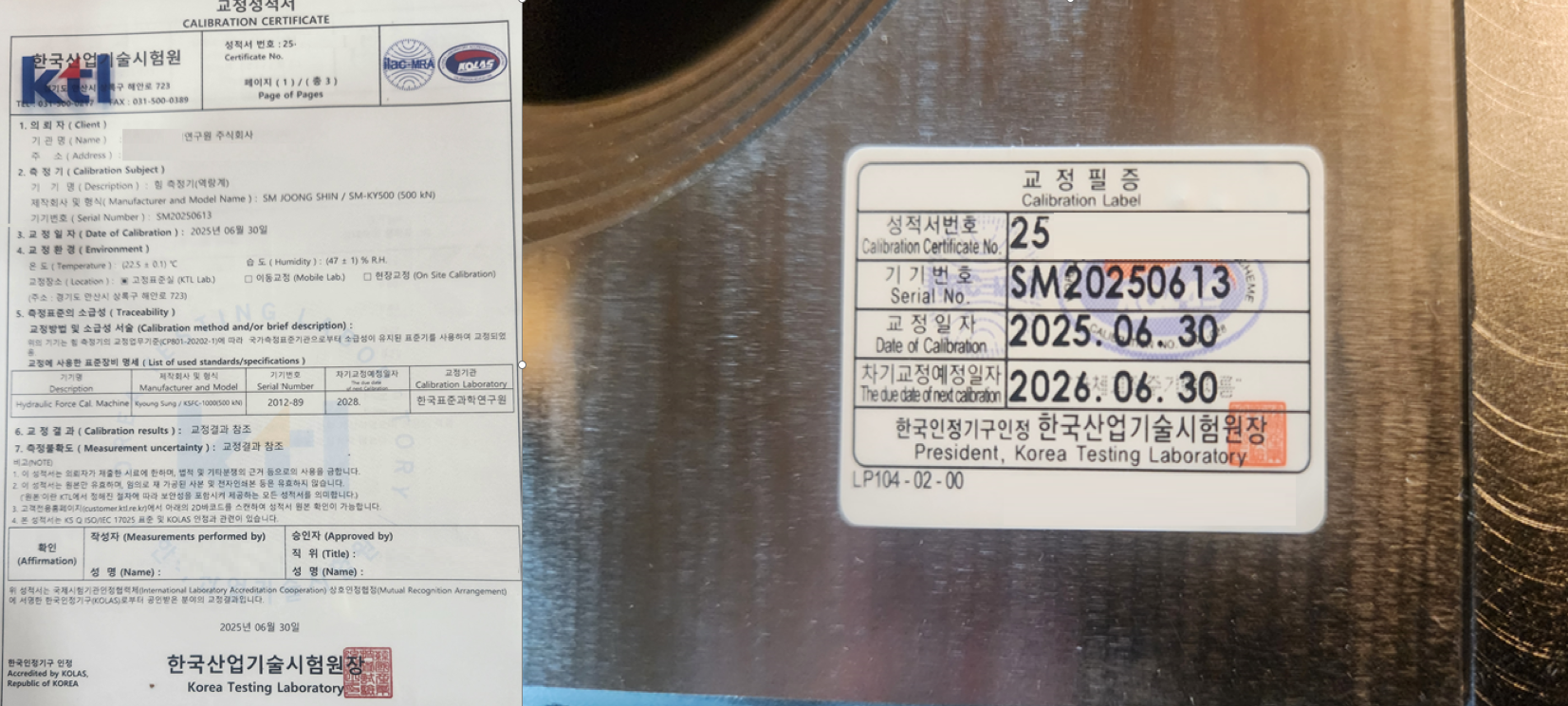

7)납품시 공인기관 교정후 납품되며 교정시 필요한 일련번호를 명시하였습니다
8)일반적으로 이동식축력계는 규격별 정해진 길이가 되어야 볼트시험이 가능하며 짧은 길이나 긴 길이의 볼트는
시험이 되지 않으므로 이동식축력계로 현장축력시험시 현장에서는 사전에 해당규격에 맞는 볼트길이의 샘플을
준비하여야 하는 단점이 있었습니다
M16과 같은 규격은 현장에서 짧은 길이의 볼트를 많이 사용하는데 현장시험시 이동식축력계에 맞는 볼트길이
샘플을 준비하기 어려우므로 어쩔수없이 시험을 하지 않고 서류로 대체하거나 볼트제조사에 직접 찿아가
동일 LOT의 맞는 길이 샘플로 시험을 할 수 밖에 없었습니다

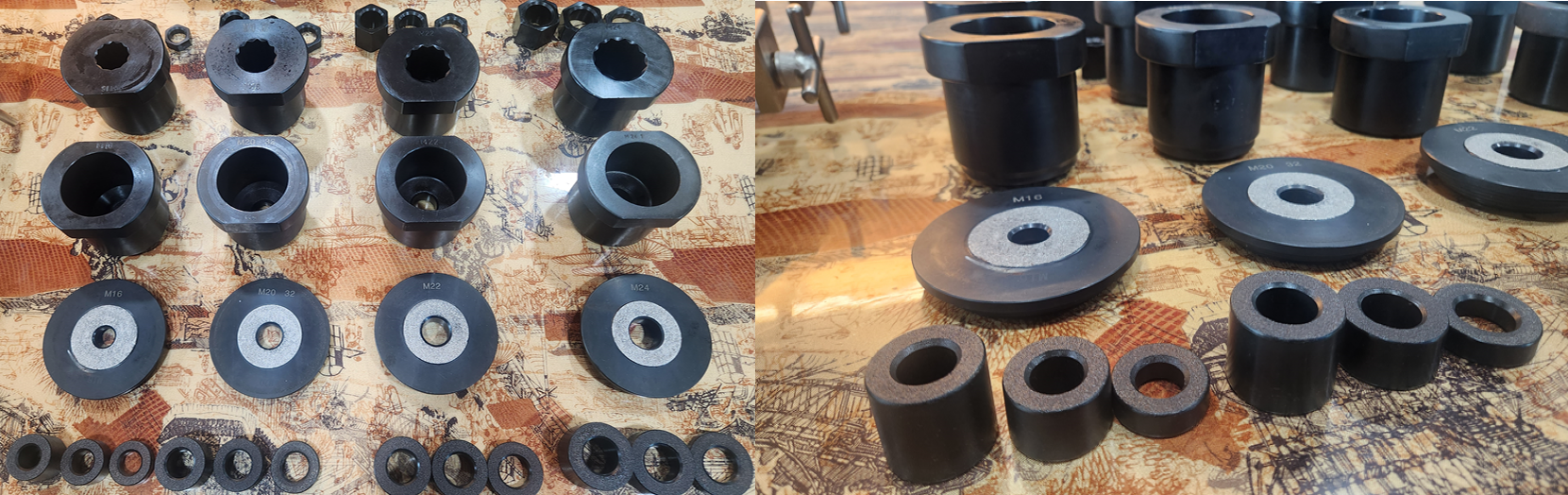

SM-KY500,SM-KY800은 BUSING(후면지그)에 깊이를 주어 짧은 길이 및 긴 길이의 볼트시험이 가능하도록
하였으며 10mm,20mm,40mm의 SPACER KITS(BUSING내부에 장착)를 사용하여 규격별 긴 길이의 볼트도 시험이
가능하도록 하였습니다

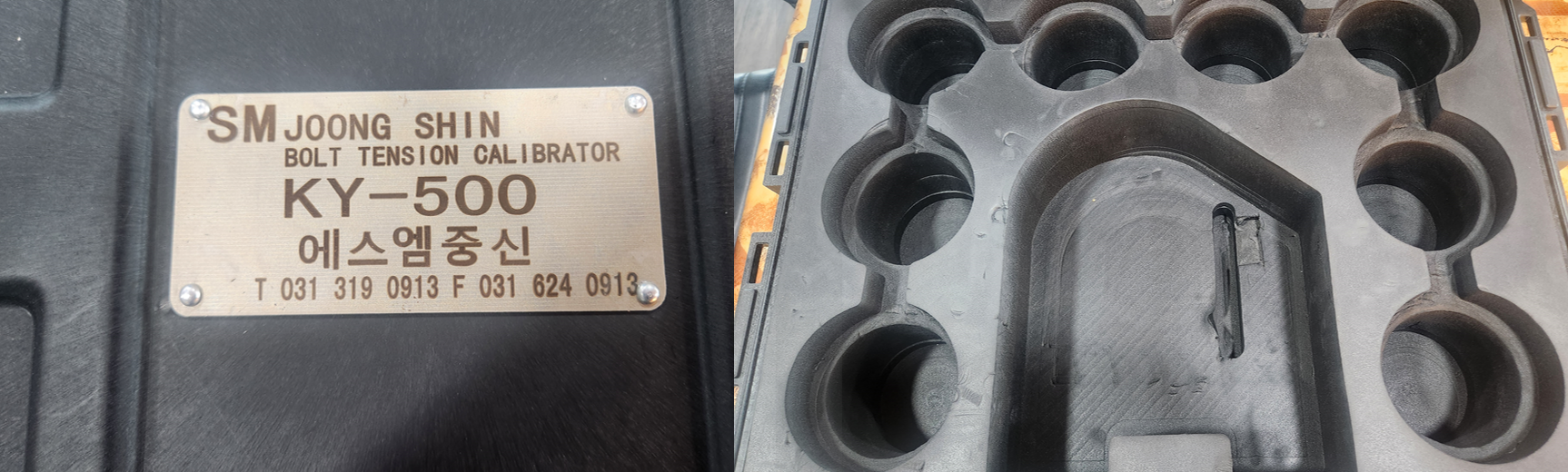

9.이동식축력계 시험장비 손상방지 및 이동을 용이하게 하기위해 맞춤 이동식캐리어에 고정하도록 하였으며
PLATE와 BUSING 지그도 별도 포장되어 납품됩니다

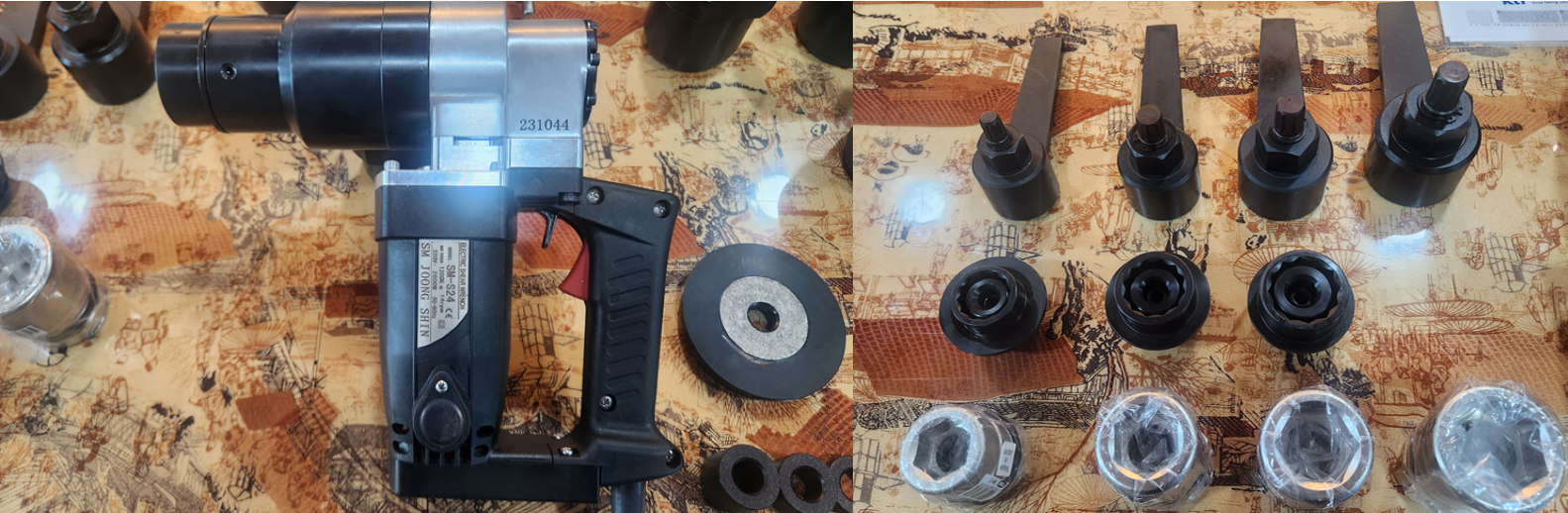

1)H/T BOLT(육각머리 고장력볼트,KS B1010)은 고객이 기존에 보유하고 있는 토오크렌치를 사용하기로 하여
토오크렌치용 복스알만 납품하였고 T/S BOLT(둥근머리 고장력볼트,KS B2819)를 시험하기 위해
SHEAR WRENCH SM-S24(M16~M24시험가능)와 추가소켓,T/S BOLT용 너트풀림소켓(리버스)를 같이
납품하였습니다

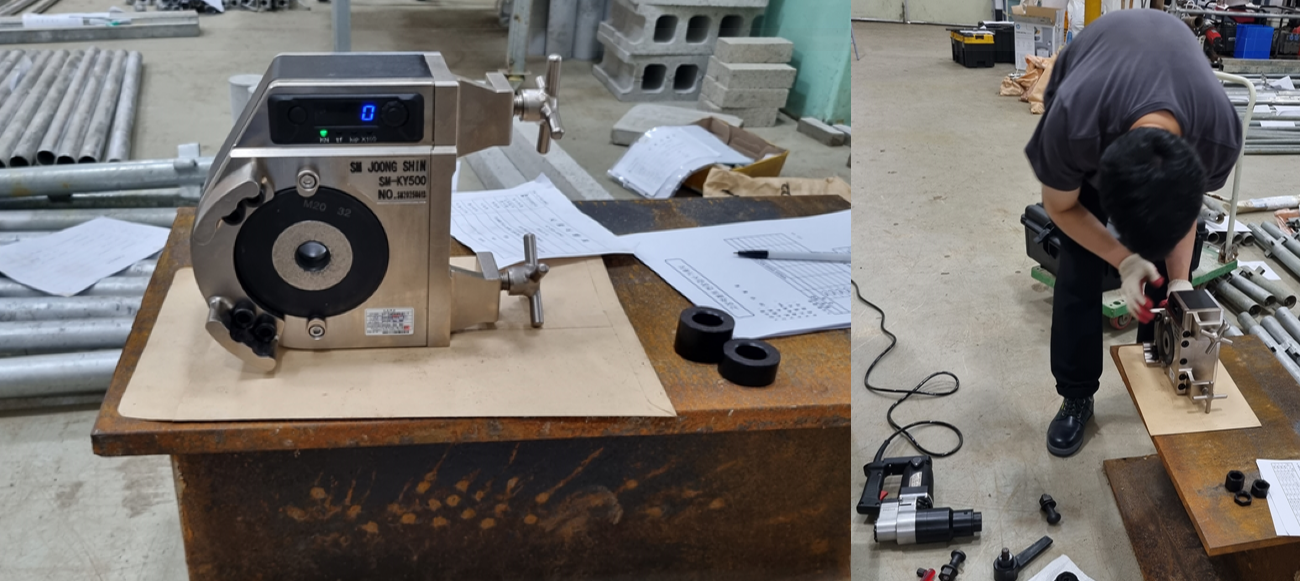

1)고객이 시험연구원이므로 보다 상세한 시험방법에 대한 설명과 작동방법에 대해 H/T BOLT(육각머리 고장력볼트),
T/S BOLT(둥근머리 고장력볼트)로 나누어 교육을 진행하였습니다
