【Automatic CNC Turning Machine Line , CNC 자동선반 종류】
《Auto Parts Automated CNC Machine Tools》
Parts(자동차,오토바이 부품류) 수치제어 자동화 선반은 각종 전기능 수치제어 선반 및
자동화 장치를 포함하고 있습니다
자동차부품류,기어류(Gear),유압부품등의 영역에 고객에게 노동력 감소,품질향상 및
종합적인 원가를 낮추는데 기여함으로써 전방위적인 해결방안을 제공함과 동시에
회사의 중,장기적 주요 발전에 주요 성장동력이 될 것입니다.
《Gantry Robot Type Conveying Automatic CNC Turning Machine Line》
(해당 설비사진)
♣가공범위(Process Range)
『외경,OD size』: ≤100mm ,『높이,Height』: ≤100mm,『Slenderness Ratio』: 1:1
♣제품유형
For irregular disc and shaft part processing.
♣적합제품
Automobile 2nd and 3rd hub bearing unit, pulley, gear, sprocket and ratchet etc.

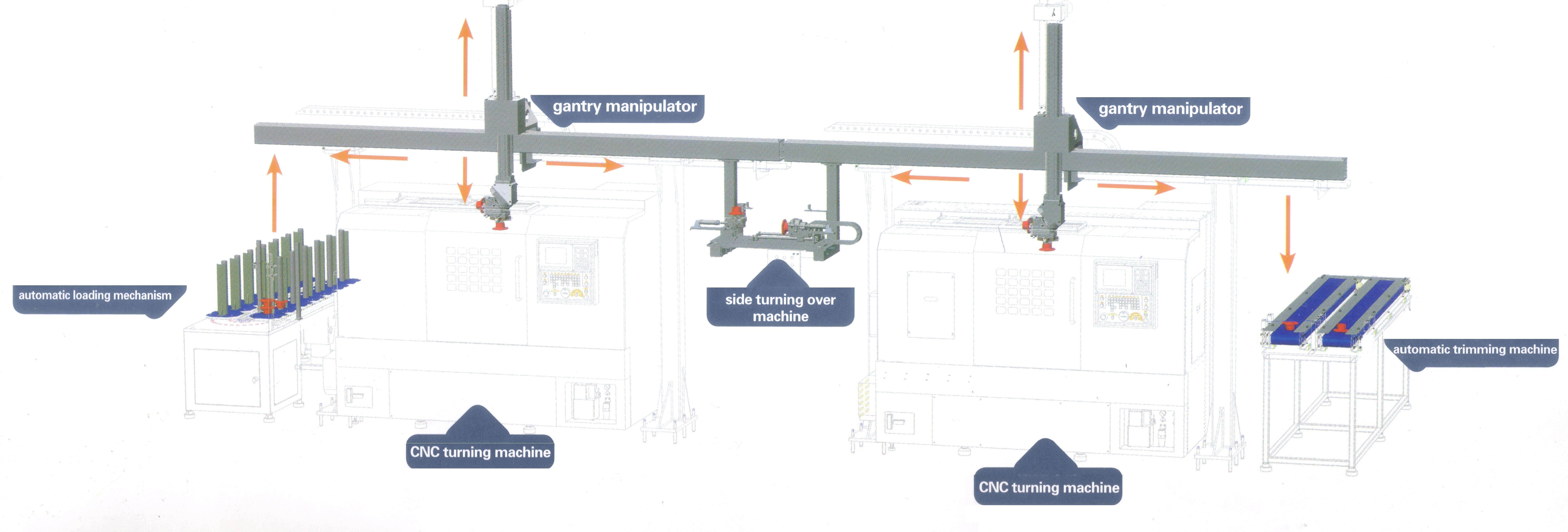

♣가공제품 진행흐름
♣특징
1.∝축은 대기가공부품과 완료가공부품의 신속한 전환 및 상하 자동재료공급을 실현하게 하였습니다.
2.전기차단 자동잠금 보호기능을 갖추고 있어 조작의 안전성을 보장하였습니다.
3.수직 재료 이송의 순환식 재료공급 구조로 가공할 부품을 재료 받침대에 층층이 겹쳐
쌓아 놓을 수 있으므로 재료를 많이 예치해 놓을 수가 있고 차지하는 면적 또한 적습니다 .
4.분할구조는 수직 재료 이송의 순환 변환위치 및 재료받침대로부터 차례로 재료가 공급될 수 있음을
가능하게 합니다.
《Chained Plate Conveying Automatic CNC Turning Machine Line》

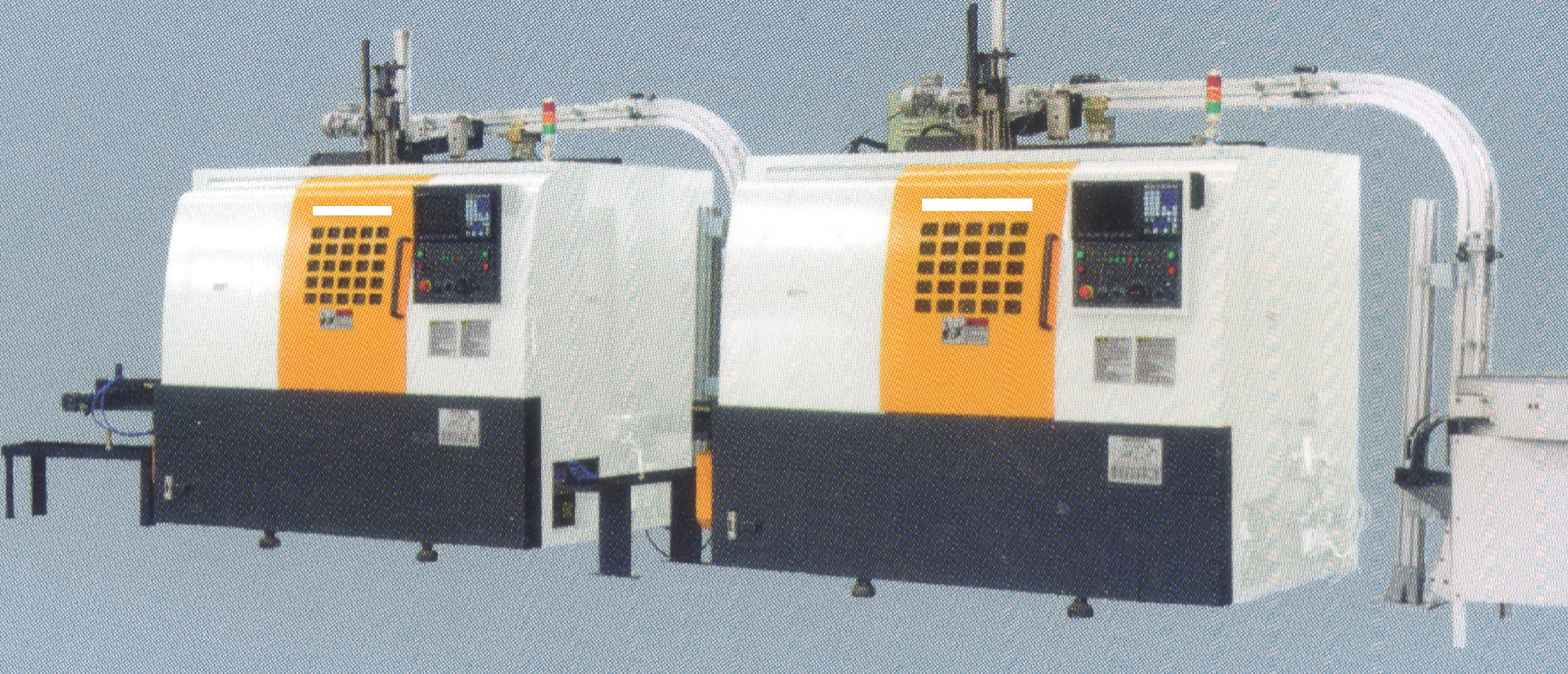

(해당 설비사진)
♣가공범위(Process Range)
『외경,OD size』: ≤60mm ,『높이,Height』: ≤65mm,『Slenderness Ratio』: 1:1
♣제품유형
Regular disc part.
♣적합제품
Tapered bearing, cylindrical bearing, gear, pulley, sprocket etc.

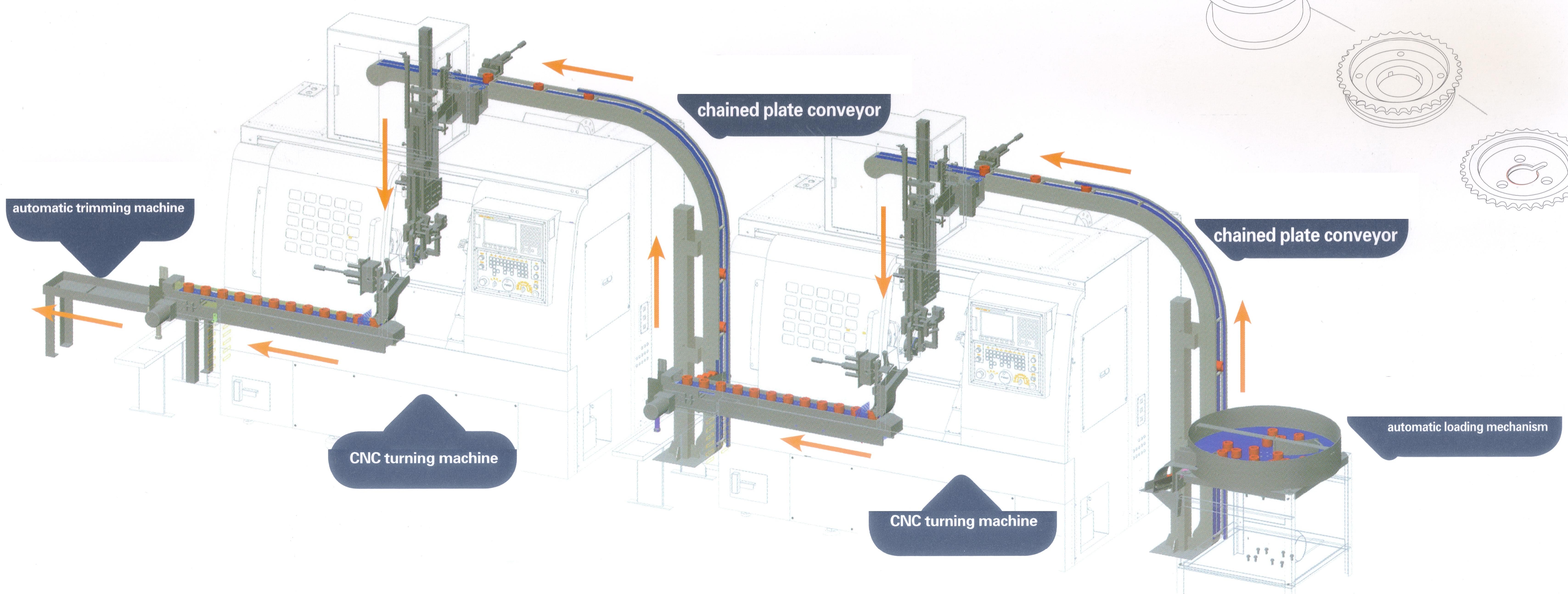

♣가공제품 진행흐름
♣특징
1.두께가 앏은 정밀 단조품류(Thin Disc Forging Part) 또한 직접 넣어 가공 할 수 있습니다.
2.가공부품과 각 이송유니트(Conveying Unit) 간의 접촉을 부드럽게하여(Flexible Connection)
가공부품이 부딪침으로 인해 흠이 생기는 일이 없도록 하였습니다.
3.체인 플래이트식(Chained Plate) 이송으로 가공부품간 서로 마찰하거나 부딪치는 일이 없습니다.
4.공압 실린더(Pneumatic Cylinder) 운송이므로 가공부품의 이송이 고르게 균형잡히도록
할 수 있으며 어떠한 충격도 없음을 보증합니다.
