【제목 : 투영기(Mitutoyo, PH-3515F, BENCHTOR HORIZONTAL PROFILE PROJECTOR】
수평형 투영기는 수직형 투영기에 비해 볼트,너트 및 단조품의 투영에 있어 정밀도가 높습니다
투영기는 국내에선 일반적으로 구매하기 용이하다는 점과 어느정도의 정밀도와 내구성을
갖추고 있다는 점에서 일본 Mitutoyo 제품을 선호하는 편이지만 같은 가격조건에서는
스크린 사이즈 및 스테이지 크기,측정상의 장점등을 감안해볼때 영국의 Starrett제품을
추천해 드리고 싶습니다.
하지만 여기선 일단 투영기의 기준이 된다고 할 수 있는 Mitutoyo,(PH-3515F) 제품을
우선 설명해 드리도록 하겠습니다.

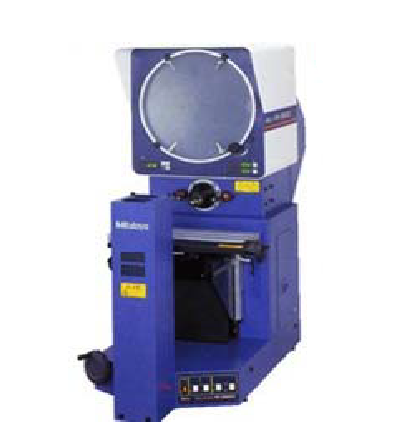

《Mitutoyo(PH-3515F) 투영기》
1.기본사양
(1)X,Y 범위 : 254 x 152mm
(2)테이블 사이즈 : 450 x 146mm
(3)측정유니트 : 리니어 스케일
(4)분해능 : 0.001mm(본체 내장)
(5)각도스크린 - 유효직경 : 353mm
-회전각 : ±360도(표시는 ±370도)
-각도표시 : 디지털 내장(ABS/INC 변환) *영점설정
-판독 : 1도 또는 0.01도(변환)
-기구 : 미동 *클램프
-십자선 : 실선
(6)배율 : 10X(표준부속), 5X, 20X, 50X(옵션)
2.배율정도
(1)고정 :나사로 고정
(2)투과 : 규격 배율의 ±0.1% 또는 미만
(3)반사 : 규격 배율의 0.15% 또는 미만
3.투과 조명
(1)헬로겐 램프(24V, 150W)
(2)텔레센트릭 조명, 열선 흡수필터, 냉각팬 내장, 2단계(HIGH/LOW) 휘도 변환, 컬러 필터 병용가능
4.반사조명
(1)24V, 200W 포물선형 할로겐 램프(12BAA637)
(2)광속 집광 조정가능, 열선 흡수필터, 냉각팬 내장
5.전원
(1)AC 100/110/120/220/240V(변환가능)
(2)50/60Hz(전원코드 2M)
6.Mitutoyo(PH-3515F) 투영기의 특징
(1)수평형 광학시스템을 사용하는 중형, 벤치톱 모델.
(2)스크린상의 정립상, 내장 XY카운터, 나사 피치 측정에 적합.
(3)측정물을 각도가 생기도록 투영했을때 이미지가 흐려지거나 굴절되지 않는다.
(4)십자선 및 격자선이 있는 356mm 직경의 스크린으로 정렬을 쉽게 할 수 있다.
(5)1도 또는 0.01도 까지 디지털 각도 측정가능.
(6)프로팅타입의 측정물 테이블은 리니어 스케일을 내장하고 있으므로 신속하고 정확한 측정가능.
7.측정 시스템
*QM DATA 2000(임마운트 타입)
