노드락와샤(NORD LOCK WASHER)의 모든것
 관리자 : 팬더

《노드락와샤(NORD LOCK WASHER)의 모든것》


 요즘 부쩍 판매가 많아진 풀림방지와샤(LOCK-WASHER)는 대표적으로 NORD-LOCK WASHER

HEICO-LOCK WASHER, RIBBD-LOCK WASHER를 들 수 있습니다.

그 중 NORD-LOCK WASHER(스웨덴)가 제품의 우수성과 지명도 면에서

가장 선호되고 있으며 EN 1.4404(ANSI 316L) 재질의 제품이 가장 많이 판매되고 있습니다

EN 1.4404는 몰리브덴을 포함하고 있는 오스테나이트 크롬-니켈 스테인레스 스틸로

극소량의 탄소를 함유하고 있어 크롬-탄화물 석출의 위험을 줄였으며 염화물 또는 산성물질이

존재하지 않는 대부분의 사용처에 적합합니다.

그외에 하스텔로이 C-276으로도 생산되고 있으나 스웨덴본사에서 M22까지만 생산되며

재질의 특성상 EN 1.4404(ANSI 316L)에 비해 사용량이 많지 않습니다

NORD LOCK WASHER는 저희가 국내에서는 가장 저렴한 가격에 공급하는 제품중 하나이므로

여기서는 NORD-LOCK WASHER에 대해 정리해 보도록 하겠습니다.

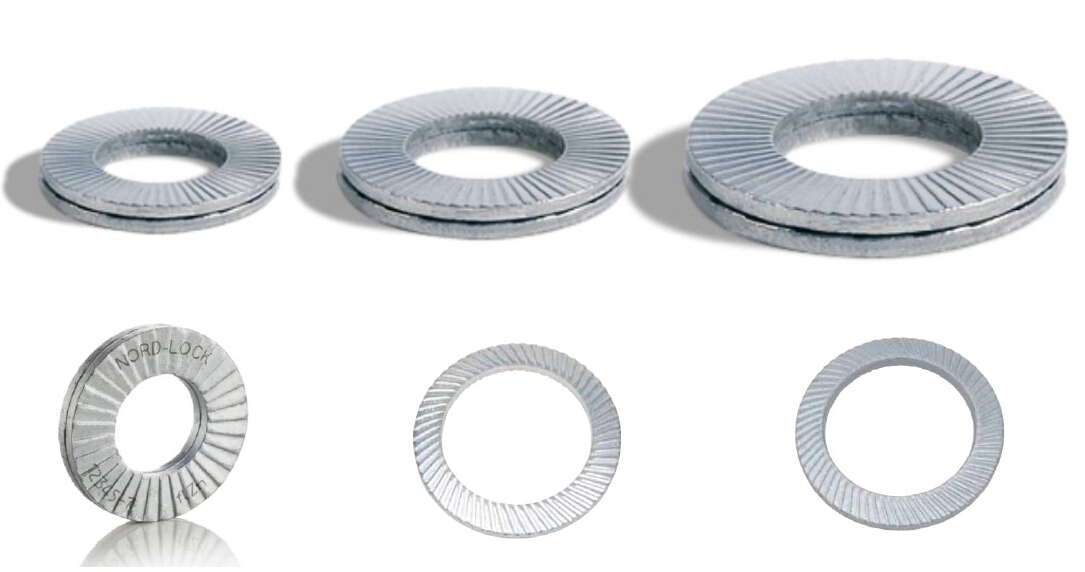

노드락와셔 (NORD LOCK WASHER).jpg


1.나사역학 관련 LOCK WASHER의 원리 및 조립 사용환경

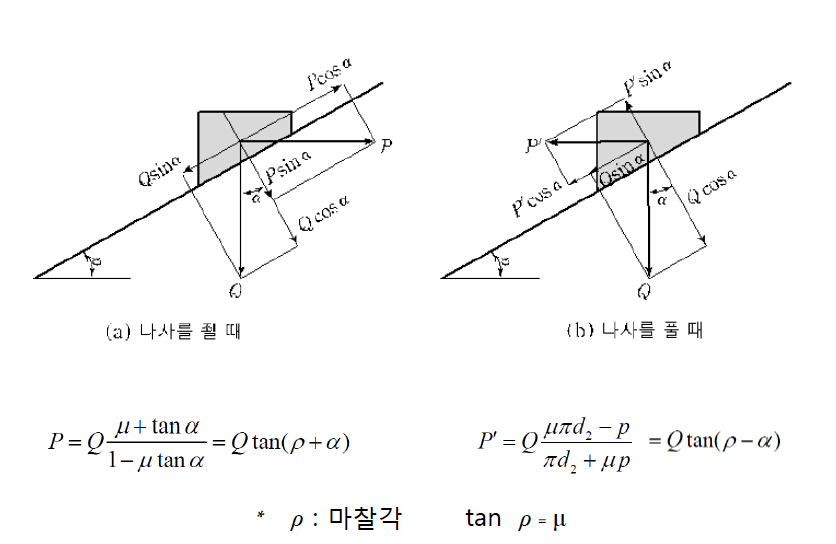

 1-1)나사역학

노드락와샤 관련 나사역학.jpg

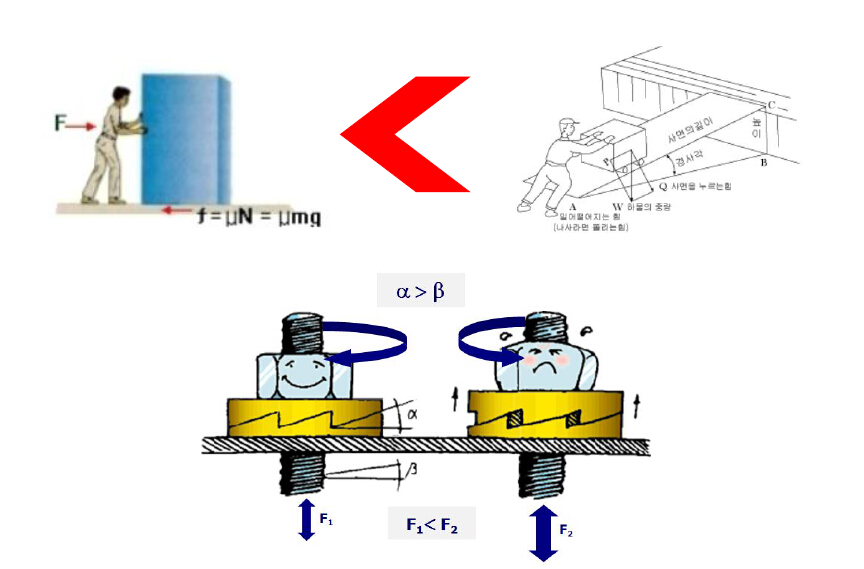

 1-2)LOCK WASHER의 원리

노드락 와샤 의 원리.jpg

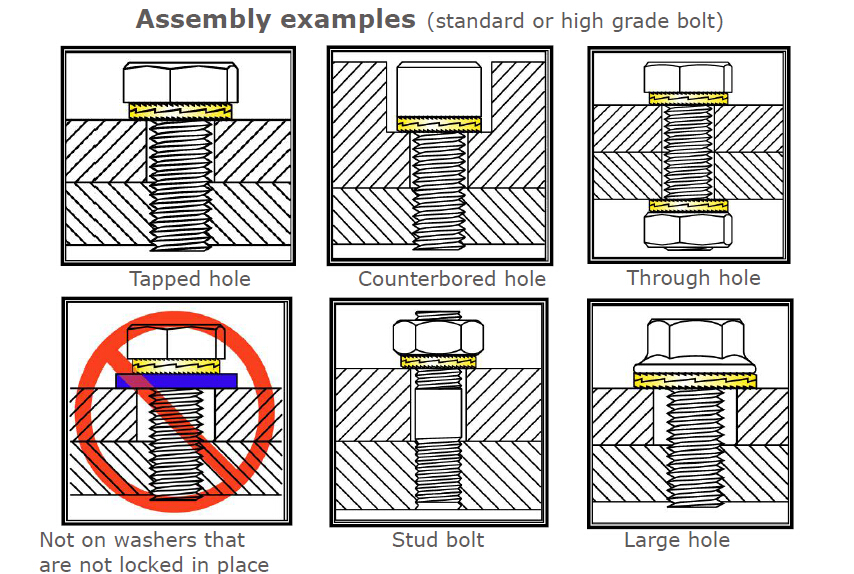

 1-3)LOCK WASHER 조립사용환경

노드락와샤 조립사용환경.jpg


2.노드락와샤 (NORD LOCK WASHER)의 특징(Technology Data)

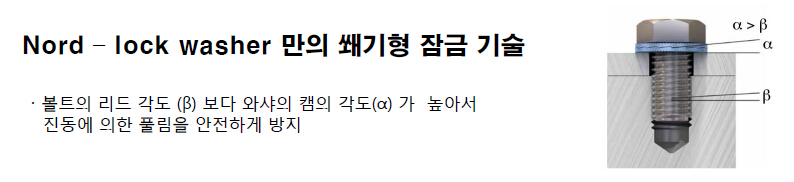

 2-1)NORD LOCK WASHER LOCK 기능

노드락와샤 (NORD LOCK WASHER) 특징(1).jpg

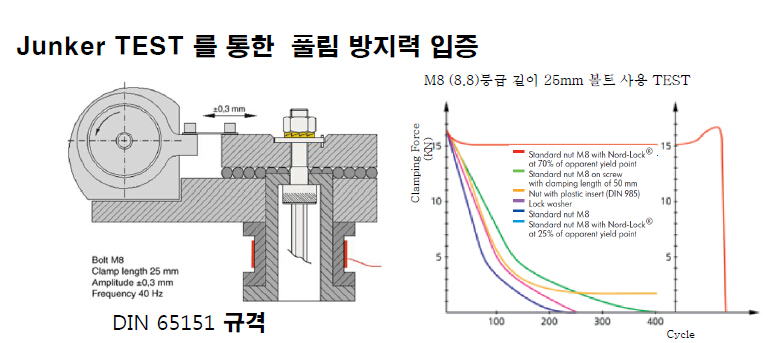

 2-2)NORD LOCK WASHER의 풀림방지력 입증(융커테스트 DIN65151)

노드락와샤 (NORD LOCK WASHER) 특징(2).jpg

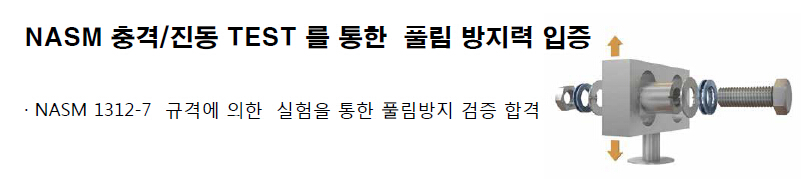

 2-3)NORD LOCK WASHER의 풀림방지력 입증(나스 진동테스트 NASM 1312-7)

노드락와샤 (NORD LOCK WASHER) 특징(3).jpg

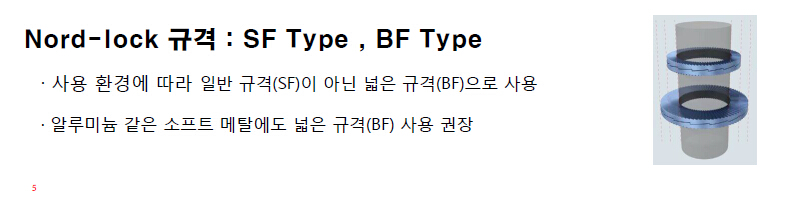

 2-4)NORD LOCK WASHER의 사용환경에 따른 규격

노드락와셔 (NORD LOCK WASHER) 특징(4).jpg


3.NORD LOCK WASHER 치수(EN 1.4404(ANSI 316L))

 와샤치수
 볼트치수
 내경(mm)
 외경(mm)
 두께(mm)
 최소포장단위(pairs)
 중량(kg/100pairs)
 미터법
 UNC
 NL3ss
M3
#5
3.4
7.0
2.2
200
0.04
 NL3.5ss
M3.5
#6
3.9
7.6
2.2
200
0.04
 NL3.5spss
M3.5
#6
3.9
9.0
2.2
200
0.07
 NL4ss
M4
#8
4.4
7.6
2.2
200
0.04
NLspss
M4
#8
4.4
9.0
2.2
200
0.07
NL5ss
M5
#10
5.4
9.0
2.2
200
0.06
NL5spss
M5
#10
5.4
10.8
2.2
200
0.11
NL6ss
M6

6.5
10.8
2.2
200
0.09
NL6spss
M6

6.5
13.5
2.0
200
0.16
NL1/4"ss

1/4"
7.2
11.5
2.2
200
0.09
NL1/4"spss

1/4"
7.2
13.5
2.2
200
0.15
NL8ss
M8
5/16"
8.7
13.5
2.0
200
0.12
NL8spss
M8
5/16"
8.7
16.6
2.0
200
0.22
NL3/8"ss

3/8"
10.3
16.6
2.0
200
0.19
NL3/8spss

3/8"
10.3
21.0
2.0
200
0.38
NL10ss
M10

10.7
16.6
2.0
200
0.18
 NL10spss
M10

10.7
21.0
2.0
200
0.37
NL11ss
M11
7/16"
11.4
18.5
2.2
200
0.26
NL12ss
M12

13.0
19.5
2.0
200
0.23
NL12spss
M12

13.0
25.4
3.0
100
0.82
NL1/2"ss

1/2"
13.5
19.5
2.0
200
0.24
NL1/2"spss

1/2"
13.5
25.4
3.2
100
0.80
NL14ss
M14
9/16"
15.2
23
3.0
100
0.49
NL14spss
M14
9/16"
15.2
30.7
3.2
100
1.31
NL16ss
M16
5/8"
17.0
25.4
3.0
100
0.59
NL16spss
M16
5/8"
17.0
30.7
3.2
100
1.13
NL18ss
M18

19.5
29.0
3.2
100
0.80
NL18spss
M18

19.5
29.0
3.2
100
0.80
NL3/4"ss

3/4"
20.0
30.7
3.2
100
0.96
NL3/4" spss

3/4"
20.0
39.0
3.2
100
2.10
NL20ss
M20

21.4
30.7
3.0
100
0.82
NL20spss
M20

21.4
39.0
3.2
100
2.06
NL22ss
M22
7/8"
23.4
34.5
3.2
100
1.23
NL22spss
M22
7/8"
23.4
42.0
3.2
50
2.23
NL24ss
M24

25.3
39.0
3.2
100
1.52
NL24spss
M24

25.3
48.5
3.2
50
3.50
 NL1"ss

1"
27.9
39.0
3.2
100
1.42
 NL1"spss

1"
27.9
48.5
3.2
50
3.22
 NL27ss
M27

28.4
42.0
6.8
50
3.45
NL27spss
M27

28.4
48.5
6.8
25
5.85
NL30ss
M30
1 1/8"
31.4
47.0
6.8
50
4.43
 NL30spss
M30
1 1/8"
31.4
58.5
6.8
25
9.53
NL33ss
M33
1 1/4"
34.4
48.5
6.8
25
4.25
NL36ss
M36
1 3/8"
37.4
55.0
6.8
25
5.96
NL39ss
M39
1 1/2"
40.4
58.5
6.8
25
6.74
NL42ss
M42

43.2
63.0
6.8
25
7.96
NL45ss
M45
1 3/4"
46.2
70.0
6.8
25
10.20
NL48ss
M48

49.6
75.0
6.8
25
12.00
NL52ss
M52
2"
53.6
80.0
9.0
1
20.10
NL56ss
M56
2 1/4"
59.1
85.0
9.0
1
21.30
NL60ss
M60

63.1
90.0
9.0
1
23.50
NL64ss
M64
2 1/2"
67.1
95.0
9.0
1
25.80
NL68ss
M68

71.1
100.0
9.0
1
28.20
NL72ss
M72

75.1
105.0
9.0
1
30.70
NL76ss
M76
3"
79.1
110.0
9.0
1
33.30
NL80ss
M80
3 1/8"
83.1
115.0
9.0
1
36.00


4.NORD LOCK WASHER 토크지침

Copper/Graphite paste(Molykote 1000)에 의해 윤활 처리된 NORD LOCK WASHER

스테인리스 스틸 와샤 및 스테인리스 스틸 볼트


 와샤치수
 볼트치수
 피치(mm)
 A2-50, A4-50
 A2-70, A4-70
A2-80, A4-80
토크(Nm)
클램프하중(kN)
토크(Nm)
 클램프하중(kN)
토크(Nm)
클램프하중(kN)
NL3ss
M3
0.5
0.6
0.7
1.5
1.5
1.7
2.0
NL4ss
M4
0.7
1.5
1.2
3.0
2.6
3.6
3.4
NL5ss
M5
0.8
2.9
1.9
5.5
4.1
6.7
5.5
NL6ss
M6
1.0
4
2.7
8.1
5.9
11.2
7.8
NL8ss
M8
1.25
8.2
5
18
11
21
14
NL10ss
M10
1.5
16.1
8
26
17
34
23
NL12ss
M12
1.75
27.7
12
41
25
62
33
NL14ss
M14
2.0
43
16
68
34
101
45
NL16ss
M16
2.0
64
21
108
46
157
61
NL18ss
M18
2.5
95
26
157
56
224
75
NL20ss
M20
2.5
111
33
223
72
318
95
NL22ss
M22
2.5
146
39
310
89
438
118
NL24ss
M24
3.0
192
48
397
103
558
137
NL27ss
M27
3.0
281
63
589
134
823
179
NL30ss
M30
3.5
383
77
815
164
1132
219
NL36ss
M36
4.0
665
111
1445
239
1993
319























���� ����
