《볼트조립기 (HIGH SPEED BOLT SETTER)》
1.설비동영상은 요청자에 한해 이메일 송부해 드림.
볼트조립기(BOLT SETTER)는 볼트와 너트,와샤를 자동으로 조립하는 설비입니다
국내에서 대부분 조립되어 납품되는 제품을 예를들면 육각고장력볼트(HIGH TENSION)는
볼트 1EA, 너트 1EA, 와샤 2EA가 조립되어 납품되며 둥근머리고장력볼트(TOUQUE TENSION)는
볼트 1EA, 너트 1EA, 와샤 1EA가 조립되어 납품됩니다.
그밖에 많은 4T, 8T, 10T, 13T등의 수많은 제품이 조립되어 납품되는데 연간 수십만개에 이르는
조립제품을 수십명의 일용직 직원을 써서 일일이 조립, 납품하는것은 연간으로 비용산출시
큰 부담이 될 뿐아니라 제품단가 COST를 상승하는 요인이 되어 경쟁사와의 단가경쟁에서
뒤쳐지게 하는 원인이 되기도 합니다.
또한 고객의 납품요청을 보다 신속하고 효율성 있게 대응하지 못하게 되는 문제 또한
크다고 할 수 있겠습니다.
국내에는 보통 H사의 볼트조립기(BOLT SETTER)가 납품되어 왔으며 조립속도는 M20기준
47EA~55EA/MIN정도입니다.
최근 국내 볼트업체에 영업을 하고 있는 일본의 M사 역시 M20기준 60EA/MIN 정도의
조립속도로 기존 한국의 볼트조립기(BOLT SETTER)의 속도에 비해 그다지 크게 효율이
향상 되었다고 할 수 없습니다.
저희 SM중신화스너는 오랜시간의 연구끝에 로테이션타입의 볼트조립기(HIGH BOLT SETTER)
를 개발하는데 성공하였습니다
속도는 M20(3/4"겸용)기준 80~120EA로 볼트길이(목밑길이) 45mm~150mm까지 변속조립이
가능한 설비 입니다.
이는 현재까지 볼트조립기로(BOLT SETTER) 세계에서 가장 빠른 속도라 할 수 있습니다.
상기 명기한 바 와 같이 동영상은 요청자에게 송부해 드릴 것이오며 여기서는
제안도를 올려놓는 바 입니다.

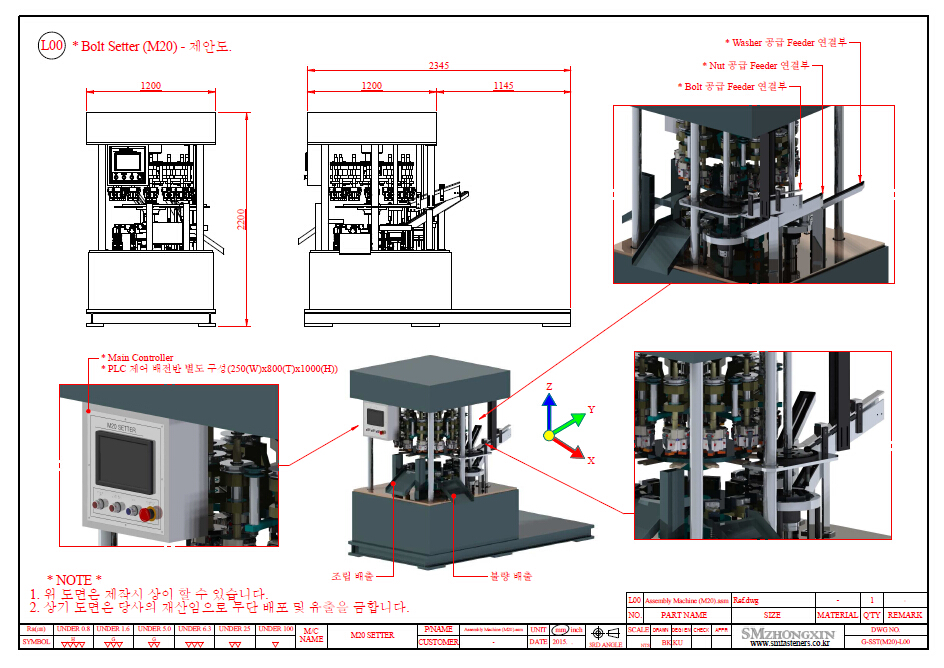

1.SM중신화스너 고속 볼트조립기(HIGH SPEED BOLT SETTER) 제안도
2.고속 볼트조립기(HIGH SPEED BOLT SETTER) 사양 요약
1)기준조립볼트 : M20 (3/4"겸용)
2)조립속도 : 80EA ~ 120EA(조립규격에 따라 약간의 차이가 있을 수 있음, 목밑길이별 변속조립)
3)목밑길이 : 45~150mm(조립규격에 따라 약간의 차이가 있을 수 있음)
4)사용전압 : 380V/60Hz
5)공압 : 5 kgf/㎠
6)윤활방법 : 수동공급
7) Air supply and electricity supply are not inclded
8)구성유니트
8-1)Main structure & Moving Unit & Turn Table
8-2)Driving Unit
8-3)Bolt/Washer/Nut Feeder Unit
8-4)Chute
8-5)Control Unit ( Main Case & PLC Box )
8-6)Pneumatic Part(Sol,FRL외)
8-7)Engineering & Assembly & 전장 Part
8-8)Trial & Transportation
