【제목 : 토오크_텐션 시험기 (Torque_Tension Machine)】
토오크_텐션 시험기 (Torque_Tension Machine)는 제작품으로 업계에 많은 거품이 있는
시험설비중 하나입니다
가장 중요한 관점은 고객이 필요로 하는 부분이 무엇인지를 정확인 확인하여 고객만의 맞춤
메커니즘을 구성하는 것이라 할 수 있습니다
물론 독일등에서 수입되는 우수한 시험설비가 많지만 전체를 아울르는 구성은 핵심을
흐리게하고 조작을 어렵게 할뿐아니라 가격을 지나치게 높이는 원인이 될 뿐입니다
이는 회사로 하여금 쓸데없는 고정자산비용을 지출하게 할 뿐입니다
여기서는 상기 소개해드린적이 있는 토오크_텐션 시험기(로드셀 : 600kN, 토크셀 : 300kgf.m,
M12~M30) 보다 작은 규격을 시험할 수 있는 토오크_텐션 시험기(로드셀 : 100kN,
토크셀 : 20kgf.m, M8~M16)를 소개해 드리도록 하겠습니다.

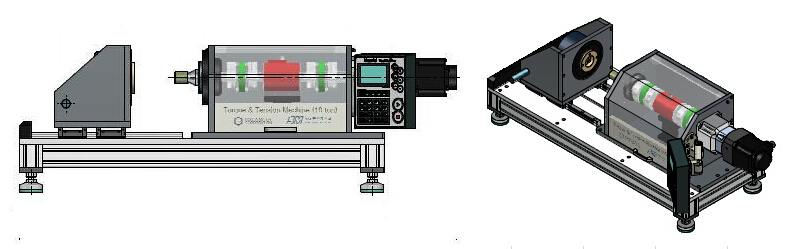

《토오크_텐션 시험기 (Torque_Tension Machine)》
♣ 토오크_텐션 시험기 (Torque_Tension Machine) 기본사양
1.최대 속도 : 40 rpm
2.최대 변위 : ±1mm ( ± 3% )
3.시료범위 : M8 ~ M16 (M8/M10/M12/M14/M16)
4.로드셀 용량 : 100kN
5.토크셀 용량 : 20kgf.m
6.Data Display : LCD창 (Force & Torque)
♣ 토오크_텐션 시험기 (Torque_Tension Machine) 검수표준
1.외관 : 도색상태 및 색상확인
2.구동부 : 구동부 체결상태 확인
3.지그류 : 지그수량 확인(M8,M10,M12,M14,M16)
4.교정 : 유/무 확인
5.회전속도 : 1~40rpm
6.체결 확인 : Sample Jigs 체결 확인
7.로드셀 용량 : 합/부 판정
8.토크셀 용량 : 합/부 판정
9.수동 컨트롤 테스트 : CW/CCW 방향성 확인, 스피드 컨트롤 확인,
속도조정 기능(FAST/MLDDLE/SLOW)
10.데이터 저장
♣ 토오크_텐션 시험기 (Torque_Tension Machine) 기본구성
1.Machine Part
1-1)Base Frame Steel Plate & Pro File_Frame
1-2)Size : 1,500 * 500 * 510(H)mm
1-3)Torque Cell Unit
1-4)Load Cell Unit
1-5)Sample Jig Holder, Hole, Socket
1-6)FA Part
2.Driving Part
2-1)Servo Motor
2-2)Motor Drive
2-3)Planetary Gear Reducer
2-4)Coupling
3.Control Part
3-1)USB CONTROLLER, DSP CONTROLLER
3-2)전기 회로부
3-3)디지털 입,출력부
3-4)Magnet Switch, 비상정지 스위치
3-5)Control Panel
4.Measuering Sensor Part
4-1)로드셀 (용량, 비 직진성, 히스테리, 반복성, 부하장치)
4-2)토크셀 (용량, 비 직진성, 히스테리, 반복성)
